| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Product Status | Capacitance | Tolerance | Voltage - Rated | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Polarization | Ratings | Applications | Ripple Current @ Low Frequency | Ripple Current @ High Frequency | Impedance | Lead Spacing | Size / Dimension | Height - Seated (Max) | Surface Mount Land Size | Mounting Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

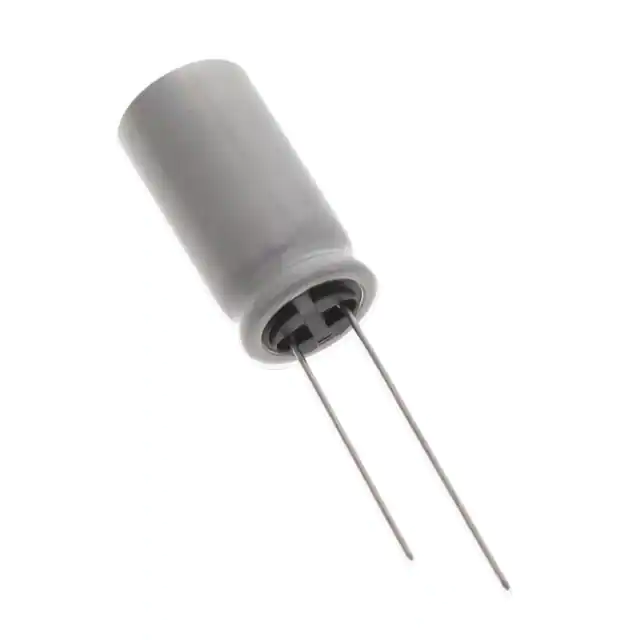

UBY1J561MHLCAP ALUM 560UF 20% 63V RADIAL TH |
2 |
|
Datasheet |
UBY | Bulk | Active | 560 µF | ±20% | 63 V | 54mOhm @ 100kHz | 3000 Hrs @ 135°C | -40°C ~ 135°C | Polar | AEC-Q200 | Automotive | 1.26 A @ 120 Hz | 2.52 A @ 100 kHz | - | 0.197" (5.00mm) | 0.492" Dia (12.50mm) | 1.043" (26.50mm) | - | Through Hole | |
|
|
EPAG451ELL470MU30SCAP ALUM 47UF 20% 450V RADIAL TH |
0 |
|
Datasheet |
PAG | Bulk | Active | 47 µF | ±20% | 450 V | - | 2000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 390 mA @ 120 Hz | 702 mA @ 100 kHz | - | 0.295" (7.50mm) | 0.571" Dia (14.50mm) | 1.260" (32.00mm) | - | Through Hole | |
|
UPT2P271MHDCAP ALUM 270UF 20% 220V RADIAL |
4 |
|
Datasheet |
UPT | Bulk | Active | 270 µF | ±20% | 220 V | - | 5000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 880 mA @ 120 Hz | 1.408 A @ 10 kHz | - | 0.295" (7.50mm) | 0.630" Dia (16.00mm) | 1.634" (41.50mm) | - | Through Hole | |
|
380LX152M100H042CAP ALUM 1500UF 20% 100V SNAP TH |
0 |
|
Datasheet |
380LX | Bulk | Active | 1500 µF | ±20% | 100 V | 155mOhm @ 120Hz | 3000 Hrs @ 85°C | -40°C ~ 85°C | Polar | - | General Purpose | 2.6 A @ 120 Hz | 3 A @ 20 kHz | - | 0.394" (10.00mm) | 0.866" Dia (22.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
EKZE101ELL331ML25SCAP ALUM 330UF 20% 100V RADIAL |
0 |
|
Datasheet |
KZE | Bulk | Active | 330 µF | ±20% | 100 V | - | 5000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 850 mA @ 120 Hz | 1.7 A @ 100 kHz | 38 mOhms | 0.295" (7.50mm) | 0.630" Dia (16.00mm) | 1.043" (26.50mm) | - | Through Hole | |
|
EEU-TP1V152CAP ALUM 1500UF 20% 35V RADIAL |
17 |
|
Datasheet |
TP-A | Bulk | Active | 1500 µF | ±20% | 35 V | - | 5000 Hrs @ 125°C | -40°C ~ 135°C | Polar | AEC-Q200 | Automotive | 2.208 A @ 120 Hz | 2.3 A @ 100 kHz | - | 0.295" (7.50mm) | 0.630" Dia (16.00mm) | 1.063" (27.00mm) | - | Through Hole | |
|
EEE-TP1E221AVCAP ALUM 220UF 20% 25V SMD |
16 |
|
Datasheet |
TP, Anti-Vibration | Tape & Reel (TR) | Active | 220 µF | ±20% | 25 V | 150mOhm @ 100kHz | 3000 Hrs @ 125°C | -40°C ~ 125°C | Polar | AEC-Q200 | Automotive, High Temperature Reflow | 325 mA @ 120 Hz | 500 mA @ 100 kHz | - | - | 0.394" Dia (10.00mm) | 0.425" (10.80mm) | 0.406" L x 0.406" W (10.30mm x 10.30mm) | Surface Mount | |
|
|
6.3TRV2200M12.5X13.5CAP ALUM 2200UF 20% 6.3V SMD |
0 |
|
Datasheet |
TRV | Tape & Reel (TR) | Active | 2200 µF | ±20% | 6.3 V | - | 10000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 570 mA @ 120 Hz | 950 mA @ 100 kHz | 92 mOhms | - | 0.492" Dia (12.50mm) | 0.551" (14.00mm) | 0.512" L x 0.512" W (13.00mm x 13.00mm) | Surface Mount | |
|
ESMG250ELL472MLN3SCAP ALUM 4700UF 20% 25V RADIAL |
0 |
|
Datasheet |
SMG | Bulk | Active | 4700 µF | ±20% | 25 V | - | 2000 Hrs @ 85°C | -40°C ~ 85°C | Polar | - | General Purpose | 2.42 A @ 120 Hz | 2.6136 A @ 100 kHz | - | 0.295" (7.50mm) | 0.630" Dia (16.00mm) | 1.299" (33.00mm) | - | Through Hole | |
|
|
10TRV1800M12.5X13.5CAP ALUM 1800UF 20% 10V SMD |
0 |
|
Datasheet |
TRV | Tape & Reel (TR) | Active | 1800 µF | ±20% | 10 V | - | 10000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 570 mA @ 120 Hz | 950 mA @ 100 kHz | 92 mOhms | - | 0.492" Dia (12.50mm) | 0.551" (14.00mm) | 0.512" L x 0.512" W (13.00mm x 13.00mm) | Surface Mount | |
|
|
LGN2V181MELZ30CAP ALUM 180UF 20% 350V SNAP TH |
0 |
|
Datasheet |
LGN | Bulk | Active | 180 µF | ±20% | 350 V | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 900 mA @ 120 Hz | 1.287 A @ 50 kHz | - | 0.394" (10.00mm) | 0.866" Dia (22.00mm) | 1.260" (32.00mm) | - | Through Hole | |
|
|
LAR2D561MELZ35CAP ALUM 560UF 20% 200V SNAP TH |
0 |
|
Datasheet |
LAR | Bulk | Active | 560 µF | ±20% | 200 V | - | 2000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 1.6 A @ 120 Hz | 2.4 A @ 50 kHz | - | 0.394" (10.00mm) | 0.866" Dia (22.00mm) | 1.378" (35.00mm) | - | Through Hole | |
|
|
UPM1C822MHDCAP ALUM 8200UF 20% 16V RADIAL |
18 |
|
Datasheet |
UPM | Bulk | Not For New Designs | 8200 µF | ±20% | 16 V | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | Polar | AEC-Q200 | Automotive | 2.97 A @ 120 Hz | 3.3 A @ 10 kHz | 17 mOhms | 0.295" (7.50mm) | 0.709" Dia (18.00mm) | 1.654" (42.00mm) | - | Through Hole | |
|
|
LGR2G121MELA35CAP ALUM 120UF 20% 400V SNAP TH |
0 |
|
Datasheet |
LGR | Bulk | Active | 120 µF | ±20% | 400 V | - | 10000 Hrs @ 105°C | -25°C ~ 105°C | Polar | - | General Purpose | 750 mA @ 120 Hz | 1.0725 A @ 50 kHz | - | 0.394" (10.00mm) | 0.984" Dia (25.00mm) | 1.457" (37.00mm) | - | Through Hole | |
|
LLS1E153MELZCAP ALUM 15000UF 20% 25V SNAP TH |
0 |
|
Datasheet |
LLS | Bulk | Active | 15000 µF | ±20% | 25 V | - | 3000 Hrs @ 85°C | -40°C ~ 85°C | Polar | - | General Purpose | 4.21 A @ 120 Hz | 4.8415 A @ 50 kHz | - | 0.394" (10.00mm) | 0.866" Dia (22.00mm) | 2.047" (52.00mm) | - | Through Hole | |
|
|
LGU1J272MELBCAP ALUM 2700UF 20% 63V SNAP TH |
0 |
|
Datasheet |
LGU | Bulk | Active | 2700 µF | ±20% | 63 V | - | 3000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 1.93 A @ 120 Hz | 2.2195 A @ 50 kHz | - | 0.394" (10.00mm) | 1.181" Dia (30.00mm) | 1.063" (27.00mm) | - | Through Hole | |
|
|
UBX1C471MHL1TOCAP ALUM 470UF 20% 16V RADIAL TH |
0 |
|
Datasheet |
UBX | Cut Tape (CT) | Active | 470 µF | ±20% | 16 V | - | 1000 Hrs @ 150°C | -55°C ~ 150°C | Polar | - | Automotive | 300 mA @ 120 Hz | 600 mA @ 100 kHz | - | 0.197" (5.00mm) | 0.492" Dia (12.50mm) | 0.846" (21.50mm) | - | Through Hole | |
|
EKXJ501ELL150MJ35SCAP ALUM 15UF 20% 500V RADIAL TH |
6 |
|
Datasheet |
KXJ | Bulk | Active | 15 µF | ±20% | 500 V | - | 8000 Hrs @ 105°C | -25°C ~ 105°C | Polar | AEC-Q200 | Automotive | 170 mA @ 120 Hz | 440.3 mA @ 100 kHz | - | 0.197" (5.00mm) | 0.394" Dia (10.00mm) | 1.437" (36.50mm) | - | Through Hole | |
|
|
LGU1C153MELBCAP ALUM 15000UF 20% 16V SNAP TH |
0 |
|
Datasheet |
LGU | Bulk | Active | 15000 µF | ±20% | 16 V | - | 3000 Hrs @ 105°C | -40°C ~ 105°C | Polar | - | General Purpose | 2.57 A @ 120 Hz | 2.9555 A @ 50 kHz | - | 0.394" (10.00mm) | 1.181" Dia (30.00mm) | 1.260" (32.00mm) | - | Through Hole | |
|
|
SLPX471M250A7P3CAP ALUM 470UF 20% 250V SNAP TH |
0 |
|
Datasheet |
SLPX | Bulk | Active | 470 µF | ±20% | 250 V | 423mOhm @ 120Hz | 3000 Hrs @ 85°C | -40°C ~ 85°C | Polar | - | General Purpose | 2.15 A @ 120 Hz | 3.16 A @ 20 kHz | - | 0.394" (10.00mm) | 0.866" Dia (22.00mm) | 1.575" (40.00mm) | - | Through Hole |
